当工业工厂升级气力输送或废水曝气管线时，讨论通常集中在流量、压力比和机械效率上。然而，对于工程顾问或工厂电气主管来说，高速涡轮机的真正可靠性取决于电机壳体和变频器机柜内部。

现代磁悬浮涡轮鼓风机依赖于由先进高频变频器（VFD）驱动的永磁同步电机（PMSM）。虽然这种直驱架构消除了齿轮箱和机械传动损失，但它引入了电磁场、高频开关谐波和严重热密度的复杂耦合。要理解为什么某些涡轮鼓风机在恶劣工业环境中保持多年正常运行时间而其他则遭受绝缘过早击穿，游艇会0088yth 必须分析工程团队如何掌握这一热电前沿。

当高频开关与永磁转子相遇时会发生什么？

在达到数百赫兹的基频下运行电机需要VFD中的超快速开关，通常使用碳化硅（SiC）等宽带隙半导体材料。然而，这种高dv/dt开关产生的副作用是传统感应电机设计从未遇到的。

高次谐波产生： 快速脉宽调制（PWM）电压阶跃产生显著谐波电流。这些高频电流不贡献有用轴扭矩；相反，它们作为寄生损耗在定子绕组中循环，加速热老化。

邻近和趋肤效应： 在高频下，交流电拒绝利用铜导体的整个横截面，而聚集到外边缘。必须在定子槽内使用专门的利兹线配置和换位绞合设计以防止局部热点。

电磁兼容性（EMC）挑战： 如果接地和屏蔽拓扑设计不当，未抑制的高频共模电压会感应出轴电流，在精密部件上产生电弧。

工程师如何防止高速转子铁芯中的涡流加热？

由于永磁体直接安装在高速转子组件上或内部，它们通过包含逆变器时间谐波纹波的非正弦空间磁场旋转。

转子表面损耗： 时变磁场穿透导电套筒和磁体材料，感应局部涡流。如果没有适当缓解，这些涡流产生强烈内部热量，可能威胁高级钕铁硼（NdFeB）或钐钴磁体的退磁阈值。

分段磁体阵列： 为打破感应循环电流路径，现代高速转子采用轴向或周向分段磁体瓦片，由高电阻率绝缘屏障分隔。

先进屏蔽套筒： 高强度碳纤维或钛保持套筒精密配合在磁体组件上。除了在极端旋转速度下提供所需机械环向强度外，这些套筒还充当铁芯的热和电磁缓冲器。

为什么集成液体和空气热管理对紧凑体积至关重要？

由于磁悬浮涡轮鼓风机将数百千瓦电磁功率封装在非常紧凑的外壳中，被动空气冷却对于连续重载运行是不够的。

定子热点消除： 最高热密度出现在定子端部和槽衬中。具有优化内部流体湍流的直接液体冷却套在热量向磁轴承迁移之前直接从定子铁芯外围提取热量。

敏感电子设备的热隔离： 虽然电机定子处理高温，但数字控制板、位移传感器驱动器和功率电子设备必须在严格热边界内运行。智能物理分区和专用热屏障防止压缩蜗壳的热量侵入控制柜。

实时热监测集成： 嵌入式RTD和光纤温度传感器实时监测绕组和轴承腔温度，而非仅依赖估计数学模型，允许VFD控制算法在极端环境热尖峰期间动态降额或调整冷却能力。

磁悬浮电机设计常见问题

1. VFD频率如何影响整体系统效率？

更高开关频率降低电流纹波和可听噪音，但增加逆变器半导体内的开关损耗。实现最佳效率需要平衡脉冲频率与先进调制策略，以最小化总谐波失真而不使电机铁芯过热。

2. 标准工业电缆能否用于VFD和磁悬浮鼓风机之间？

不能。由于快速电压尖峰引起的高频反射现象和驻波效应，必须使用具有低电容和完整360度屏蔽端接的专用铠装EMC电缆，以防止对工厂仪器的电磁干扰。

3. 热瞬变如何影响磁轴承校准？

热膨胀改变转子和定子之间的微小气隙以及电涡流传感器的校准曲线。高端磁悬浮系统在数字信号处理器中集成自动热补偿程序，以在所有季节性运行温度下保持绝对悬浮稳定性。

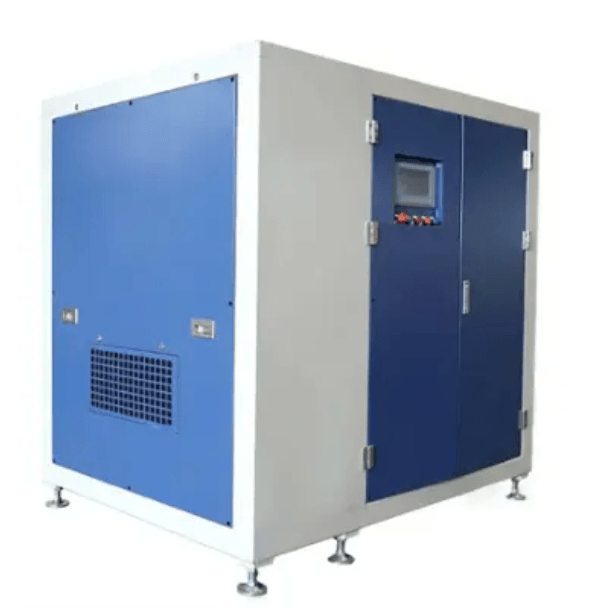

磁悬浮涡轮鼓风机产品详情
